SMD Электрический мости
Продукт имеет форму упаковки для поверхностного монтажа, приваренную непосредственно к печатному картону, нижняя часть продукта должна быть приварена к печатному картону на большой площади, чтобы обеспечить хорошее заземление и помочь рассеиванию тепла, а четыре угла должны быть надежно привар...
Описание
маркер
Продукт имеет форму упаковки для поверхностного монтажа, приваренную непосредственно к печатному картону, нижняя часть продукта должна быть приварена к печатному картону на большой площади, чтобы обеспечить хорошее заземление и помочь рассеиванию тепла, а четыре угла должны быть надежно приварены проволокой 50 Ом печатного картона. Основными особенностями продукта являются небольшой корпус, низкие вносимые потери, низкая стоячая волна и высокая энергоемкость.
Диапазон частот включает в себя как узкополосные, так и широкополосные, что делает его идеальным для применения в усилителях мощности, синтезаторах/сплиттерах мощности, антеннах модулятора, фидерах, аттенюаторах, переключателях и фазовращателях. Диапазон частот охватывает от 5 МГц до 12000 МГц с уровнями мощности до 400 Вт.
| Модель | Диапазон частот（MHz） | Мощность（W/CW） | Тип разъёма | КСВ | Вносимые потери（dB） | Фазовый баланс(±/°) | Амплитудный баланс（±/dB） | Развязка(dB) |
| HLD-T010303-3 | 5-15 | 2 | SMD | 1.20 | 0.30 | 2.0 | 0.75 | 20 |
| HLD-T010207-3 | 20-40 | 2 | SMD | 1.20 | 0.30 | 2.0 | 0.75 | 20 |
| HLD-T0188-3-350E | 80-550 | 350 | Microstrip | 1.20 | 0.60 | 4.0 | 1.8/1.0 | 20 |
| HLD-T0142-3-250 | 80-1000 | 250 | SMD | 1.30 | 0.90 | 5.0 | 1.00 | 18 |
| HLD-T0142-3-75 | 80-1000 | 75 | SMD | 1.30 | 1.20 | 5.0 | 1.00 | 18 |
| HLD-T010009-3 | 87-108 | 100 | SMD | 1.20 | 0.40 | 3.0 | 0.20 | 20 |
| HLD-T0188-3 | 100-520 | 400 | Microstrip | 1.30 | 0.45 | 5.0 | 0.90 | 17 |
| HLD-T0188-3-350B | 100-520 | 350 | Microstrip | 1.30 | 0.60 | 5.0 | 1/1.5 | 18 |
| HLD-T010607-3 | 100-678 | 200 | SMD | 1.35 | 0.70 | 5.0 | 0.80 | 16/18 |
| HLD-T010701-3 | 100-700 | 200 | SMD | 1.35 | 0.80 | 5.0 | 1.00 | 16/18 |
| HLD-T0188-3-200 | 100-520 | 200 | SMD | 1.40 | 0.80 | 5.0 | 1/1.5 | 15 |
| HLD-T0188-3-100 | 100-520 | 150 | SMD | 1.30 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T010003-3 | 167-223 | 50 | SMD | 1.25 | 0.40 | 3.0 | 0.50 | 20 |
| HLD-T010801-3A | 200-1000 | 300 | SMD | 1.30 | 0.50 | 4.0 | 0.95 | 15 |
| HLD-T010801-3-300 | 200-2000 | 300 | SMD | 1.30 | 0.70 | 5.0 | 1.2/1.0 | 18 |
| HLD-T010501-3 | 200-1000 | 200 | SMD | 1.30 | 0.60 | 5.0 | 1/1.2 | 17 |
| HLD-T010201-3 | 225-520 | 700 | Microstrip | 1.30 | 0.35 | 5.0 | 0.80 | 16 |
| HLDB-T010317-3 | 225-800 | 400 | Microstrip | 1.35 | 0.50 | 5.0 | 1.20 | 16 |
| HLD-T010307-3 | 225-680 | 200 | Microstrip | 1.25 | 0.30 | 0.50 | 22 | |
| HLD-T0128-3 | 225-1250 | 200 | SMD | 1.30 | 0.50 | 5.0 | 0.90 | 20 |
| HLD-T010801-3 | 225-2000 | 200 | SMD | 1.40 | 0.90 | 6.0 | 1.00 | 16 |
| HLD-T010312-3 | 225-678 | 50 | SMD | 1.30 | 0.50 | 4.0 | 0.50 | 18 |
| HLDB-T010317-3-50W | 225-800 | 50 | Microstrip | 1.35 | 0.50 | 5.0 | 1.20 | 16 |
| HLD-T010T88-3 | 300-3000 | 200 | SMD | 1.40 | 0.80 | 5.0 | 0.80 | 18 |
| HLD-T010216-3 | 350-860 | 200 | SMD | 1.30 | 0.20 | 4.0 | 0.8/0.6 | 18 |
| HLD-T010027-3 | 375-415 | 600 | Microstrip | 1.20 | 0.35 | 3.0 | 0.30 | 20 |
| HLD-T010502-3 | 380-2000 | 250 | SMD | 1.25 | 0.55 | 2.5 | 0.50 | 19 |
| HLD-T010702-3 | 400-3000 | 200 | Microstrip | 1.40 | 0.80 | 4.0 | 0.80 | 16 |
| HLD-T01004-3 | 440-730 | 200 | SMD | 1.25 | 0.40 | 3.0 | 0.50 | 20 |
| HLD-T01004-3-400 | 440-730 | 400 | SMD | 1.25 | 0.25 | 2.0 | 0.40 | 20 |
| HLD-T010209-3 | 500-1300 | 200 | SMD | 1.25 | 0.25 | 5.0 | 0.80 | 18 |
| HLD-T0151-3 | 500-2000 | 250 | SMD | 1.35 | 0.50 | 5.0 | 0.80 | 16 |
| HLDB-T010601-3 | 500-3000 | 300 | Microstrip | 1.40 | 0.60 | 5.0 | 0.70 | 18 |
| HLD-T0207-3 | 500-2500 | 200 | Microstrip | 1.50 | 0.70 | 10.0 | 0.80 | 17 |
| HLD-T010601-3C | 500-3000 | 200 | SMD | 1.30 | 0.60 | 5.0 | 1.20 | 18 |
| HLD-T0107-3 | 500-2500 | 100 | SMD | 1.30 | 0.60 | 5.0 | 0.60 | 18 |
| HLD-T0166-3 | 500-2700 | 100 | SMD | 1.30 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T0166-3A | 500-2700 | 100 | SMD | 1.30 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T0149-3 | 500-6000 | 100 | SMD | 1.50 | 1.10 | 6.0 | 1.70 | 13 |
| HLD-T010310-3 | 600-2000 | 250 | SMD | 1.30 | 0.40 | 4.0 | 0.40 | 18 |
| HLD-T0156-3-100 | 600-6000 | 100 | SMD | 1.40 | 1.00 | 6.0 | 0.9/1.1 | 18 |
| HLD-T0156-3 | 600-6000 | 50 | SMD | 1.40 | 1.00 | 8.0 | 1.10 | 18 |
| HLD-T0141-3 | 698-2700 | 150 | SMD | 1.30 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T0141-3A | 698-3000 | 100 | SMD | 1.30 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T0193-3-300 | 800-2000 | 300 | SMD | 1.30 | 0.30 | 4.0 | 0.80 | 18 |
| HLD-T0193-3 | 800-2000 | 150 | SMD | 1.35 | 0.30 | 5.0 | 0.80 | 16 |
| HLD-T0193-3A | 800-2000 | 50 | SMD | 1.25 | 0.40 | 4.0 | 0.80 | 20 |
| HLD-T0197-3-200 | 800-4000 | 200 | Microstrip | 1.40 | 0.50 | 5.0 | 0.90 | 17 |
| HLD-T010302-3 | 800-3000 | 150 | SMD | 1.40 | 0.45 | 5.0 | 0.65 | 18 |
| HLD-T0197-3 | 800-4200 | 125 | SMD | 1.35 | 0.65 | 5.0 | 0.80 | 15 |
| HLD-T010401-3 | 800-3500 | 100 | SMD | 1.35 | 0.50 | 4.0 | 0.80 | 18 |
| HLD-T0175-3 | 800-4200 | 100 | SMD | 1.3/1.5 | 0.5/0.8 | 5.0/8.0 | 0.6/1 | 18/15 |
| HLD-T010015-3 | 900-1300 | 300 | SMD | 1.25 | 0.25 | 3.0 | 0.25 | 20 |
| HLD-T010012-3 | 900-1400 | 250 | SMD | 1.20 | 0.25 | 3.0 | 0.30 | 20 |
| HLD-T010222-3 | 900-2000 | 50 | SMD | 1.30 | 0.30 | 5.0 | 0.60 | 18 |
| HLD-T010318-3 | 900-3500 | 30 | SMD | 1.40 | 0.60 | 5.0 | 0.60 | 17 |
| HLD-T0129-3 | 960-1250 | 100 | SMD | 1.20 | 0.20 | 2.0 | 0.30 | 23 |
| HLD-T0131-3B | 960-2000 | 60 | SMD | 1.30 | 0.40 | 5.0 | 0.70 | 20 |
| HLD-T0170-3-400 | 1000-3000 | 400 | SMD | 1.30 | 0.30 | 5.0 | 1.10 | 17 |
| HLD-T0131-3-300 | 1000-2000 | 300 | SMD | 1.25 | 0.30 | 3.0 | 0.50 | 20 |
| HLD-T0187-3-200 | 1000-6000 | 200 | SMD | 1.50 | 1.00 | 5.0 | 0.60 | 14 |
| HLD-T0138-3-25 | 1000-2500 | 200 | SMD | 1.30 | 0.50 | 5.0 | 0.90 | 14 |
| HLD-T013053-3 | 1000-1700 | 200 | SMD | 1.25 | 0.20 | 3.0 | 0.40 | 20 |
| HLD-T0131-3 | 1000-2000 | 150 | SMD | 1.25 | 0.40 | 3.0 | 0.50 | 20 |
| HLD-T0138-3 | 1000-2500 | 150 | SMD | 1.35 | 0.35 | 5.0 | 0.80 | 15 |
| HLD-T0175-3A | 1000-4000 | 100 | SMD | 1.30 | 0.50 | 5.0 | 0.60 | 18 |
| HLD-T0187-3-100 | 1000-6000 | 100 | SMD | 1.35 | 0.90 | 6.0 | 0.80 | 18 |
| HLD-T0150-3 | 1000-8000 | 60 | Microstrip | 1.50 | 1.00 | 6.0 | 1.20 | 16 |
| HLD-T013303-3 | 1000-3400 | 50 | SMD | 1.35 | 0.50 | 5.0 | 0.60 | 17 |
| HLD-T0187-3-50 | 1000-6000 | 50 | SMD | 1.30 | 0.75 | 4.0 | 1.20 | 17 |
| HLD-T013059-3 | 1100-1700 | 50 | SMD | 1.35 | 0.50 | 3.0 | 0.40 | 18 |
| HLD-T013041-3 | 1300-2300 | 30 | SMD | 1.25 | 0.30 | 5.0 | 0.50 | 19 |
| HLD-T013064-3 | 1350-1785 | 800 | Microstrip | 1.3/1.4 | 0.40 | 5.0 | 0.40 | 18 |
| HLD-T0131-3A | 1350-1850 | 60 | SMD | 1.20 | 0.30 | 2.0 | 0.30 | 20 |
| HLD-T013027-3 | 1700-2300 | 400 | SMD | 1.20 | 0.25 | 3.0 | 0.30 | 20 |
| HLD-T013065-3 | 1800-2700 | 400 | SMD | 1.20 | 0.15 | 4.0 | 0.30 | 23 |
| HLD-T013039-3 | 1800-2500 | 300 | SMD | 1.25 | 0.25 | 3.0 | 0.30 | 20 |
| HLD-T013058-3 | 1800-2300 | 60 | SMD | 1.20 | 0.30 | 4.0 | 0.25 | 21 |
| HLD-T0132-3 | 2000-4000 | 250 | SMD | 1.40 | 0.35 | 5.0 | 0.60 | 18 |
| HLD-T013206-3A | 2000-6500 | 200 | SMD | 1.30 | 0.40 | 5.0 | 0.50 | 18 |
| HLDB-T0123-3 | 2000-8000 | 200 | Microstrip | 1.40 | 0.70 | 5.0 | 0.70 | 17 |
| HLD-T0123-3 | 2000-8000 | 150 | Microstrip | 1.35 | 0.50 | 5.0 | 0.70 | 18 |
| HLD-T0132-3-150 | 2000-4000 | 150 | SMD | 1.30 | 0.25 | 4.0 | 0.50 | 18 |
| HLD-T013050-3J | 2000-2300 | 100 | SMD | 1.20 | 0.15 | 2.0 | 0.25 | 26 |
| HLD-T0146-3G | 2000-6000 | 100 | SMD | 1.30 | 0.30 | 5.0 | 1.00 | 18 |
| HLD-T013206-3 | 2000-6500 | 100 | SMD | 1.40 | 0.35 | 5.0 | 1/1.2 | 17 |
| HLD-T0123-3T | 2000-8000 | 100 | SMD | 1.40 | 0.60 | 6.0 | 0.80 | 18 |
| HLD-T013304-3B | 2000-7500 | 100 | SMD | 1.35 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T013304-3 | 2000-7500 | 100 | SMD | 1.35 | 0.60 | 5.0 | 0.80 | 18 |
| HLD-T0145-3 | 2300-2700 | 200 | SMD | 1.20 | 0.20 | 2.0 | 0.25 | 23 |
| HLD-T013047-3 | 2300-4000 | 150 | SMD | 1.25 | 0.25 | 4.0 | 0.40 | 20 |
| HLD-T013208-3 | 2700-6200 | 250 | SMD | 1.40 | 0.50 | 5.0 | 1.00 | 17 |
| HLD-T013034-3 | 2700-3500 | 400 | SMD | 1.30 | 0.25 | 5.0 | 0.25 | 18 |
| HLD-T013205-3 | 3000-6000 | 100 | SMD | 1.40 | 0.40 | 5.0 | 0.50 | 16 |
| HLD-T013210-3 | 3000-8000 | 20 | SMD | 1.35 | 0.50 | 5.0 | 0.40 | 18 |
| HLD-T0133-3-150 | 4000-8000 | 150 | Microstrip | 1.35 | 0.40 | 4.0 | 0.60 | 18 |
| HLD-T013028-3 | 4000-6000 | 100 | SMD | 1.30 | 0.30 | 3.0 | 0.40 | 18 |
| HLD-T013211-3 | 4000-10000 | 100 | SMD | 1.30 | 0.65 | 5.0 | 0.40 | 17 |
| HLD-T0133-3-100 | 4000-8000 | 100 | SMD | 1.40 | 0.50 | 5.0 | 0.50 | 16 |
| HLD-T0133-3 | 4000-8000 | 75 | SMD | 1.45 | 0.50 | 6.0 | 0.70 | 16 |
| HLD-T013021-3-250 | 4400-6800 | 250 | SMD | 1.40 | 0.35 | 5.0 | 0.50 | 17 |
| HLD-T013021-3 | 4400-6800 | 80 | SMD | 1.40 | 0.35 | 5.0 | 0.50 | 17 |
| HLD-T013029-3 | 5000-7000 | 100 | SMD | 1.50 | 0.40 | 5.0 | 0.25 | 16 |
| HLD-T013045-3 | 5000-6000 | 50 | SMD | 1.25 | 0.25 | 3.0 | 0.30 | 20 |
| HLD-T0134-3 | 5000-11000 | 50 | Microstrip | 1.40 | 0.80 | 5.0 | 0.50 | 18 |
| HLD-T013036-3 | 5100-5900 | 300 | SMD | 1.35 | 0.40 | 6.0 | 0.25 | 15 |
| HLD-T013035-3 | 5700-6800 | 250 | Microstrip | 1.30 | 0.30 | 4.0 | 0.30 | 18 |
| HLD-T013207-3 | 6000-12000 | 50 | SMD | 1.50 | 0.60 | 6.0 | 0.80 | |
| HLD-T0163-3B | 8000-12000 | 100 | SMD | 1.50 | 0.60 | 6.0 | 0.60 | 15 |
| HLD-T0163-3A | 8000-12000 | 50 | SMD | 1.50 | 0.60 | 6.0 | 0.60 | 15 |
| HLD-T016027-3 | 10000-13000 | 20 | SMD | 1.50 | 0.80 | 6.0 | 0.60 | 15 |
связаться с нами
Сопутствующие популярные продукты

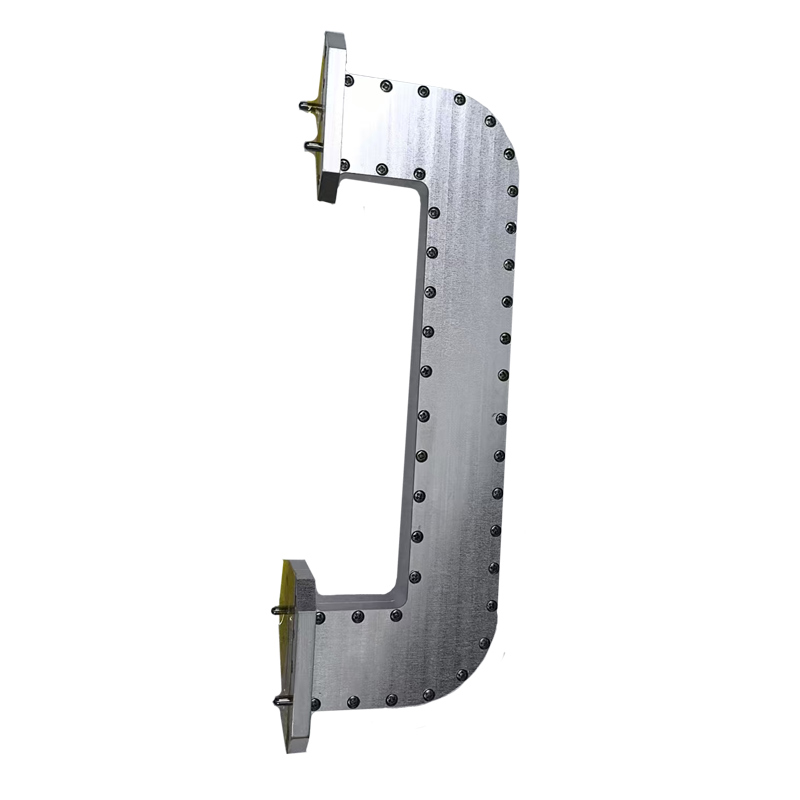

Сумматор мощности
Существуют различные способы реализации синтезаторов, в нашей компании есть волноводные синтезато...
Электрический мости коаксиального соединителя
Изделие упаковано в виде коаксиального разъема и подключается непосредственно к кабелю. В зависим...
Мультиплексор
В основном они используются для синтеза и разделения многополосных сигналов, что позволяет значит...

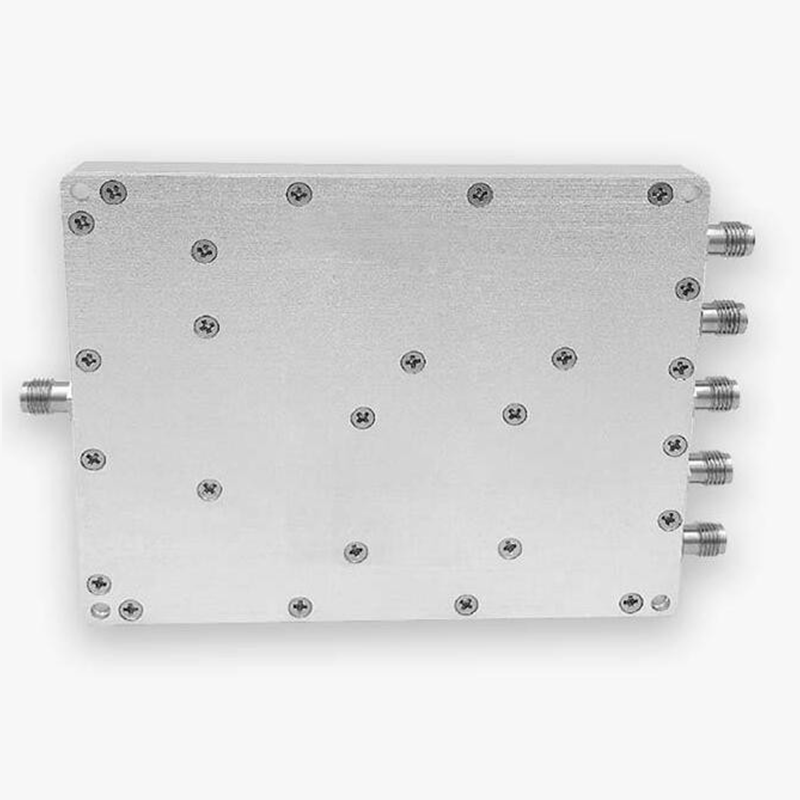

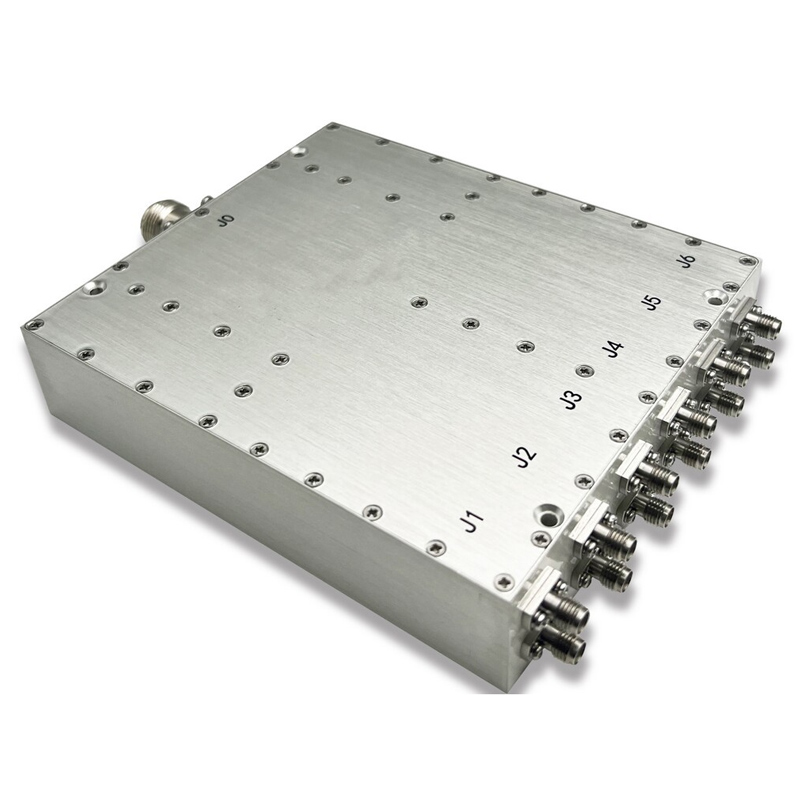

Делитель мощности
Особенности делителя мощности: низкие потери, низкая стоячая волна, высокая изоляция и высокая эн...
Электрический мости коаксиального соединителя
Изделие упаковано в виде коаксиального разъема и подключается непосредственно к кабелю. В зависим...
Сверхширокополосные силовые трубки и модули GaN
Ламповый усилитель мощности из нитрида галлия (GaN) - это высокочастотное силовое устройство, осн...

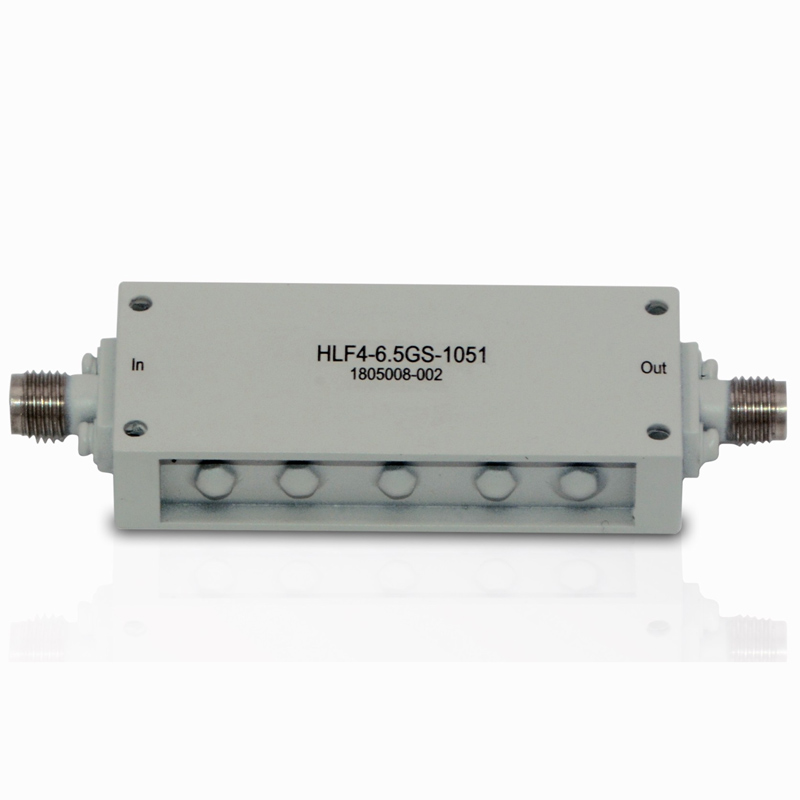

Полосовой фильтр
Полосно-пропускающий о фильтре — это электронный или цифровой фильтр, который позволяет сигналам ...

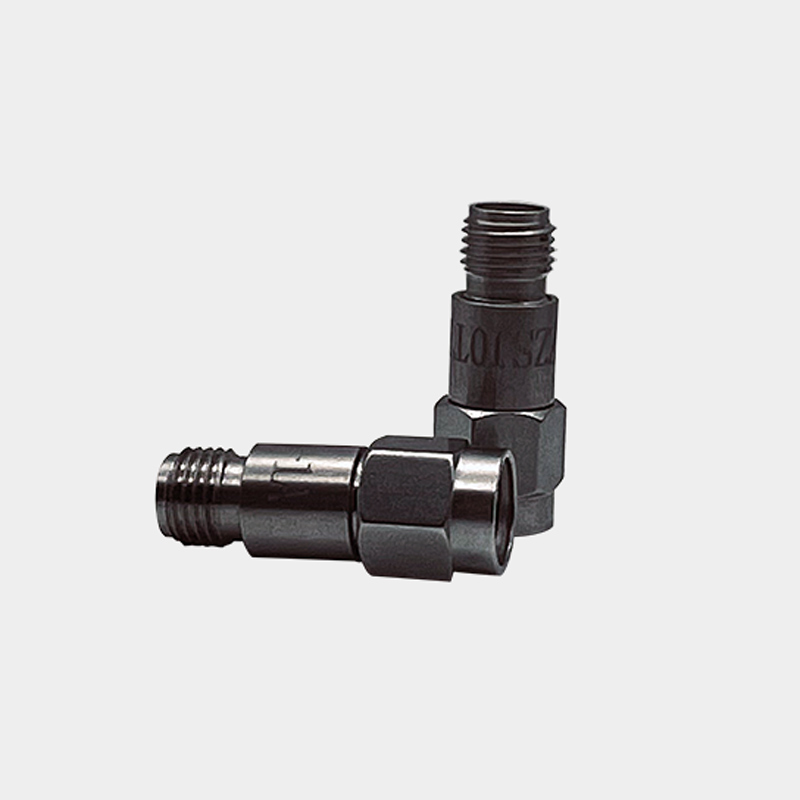

Аттенюатор
Аттенюатор — пассивное устройство для точного управления интенсивностью сигнала, использующее рез...

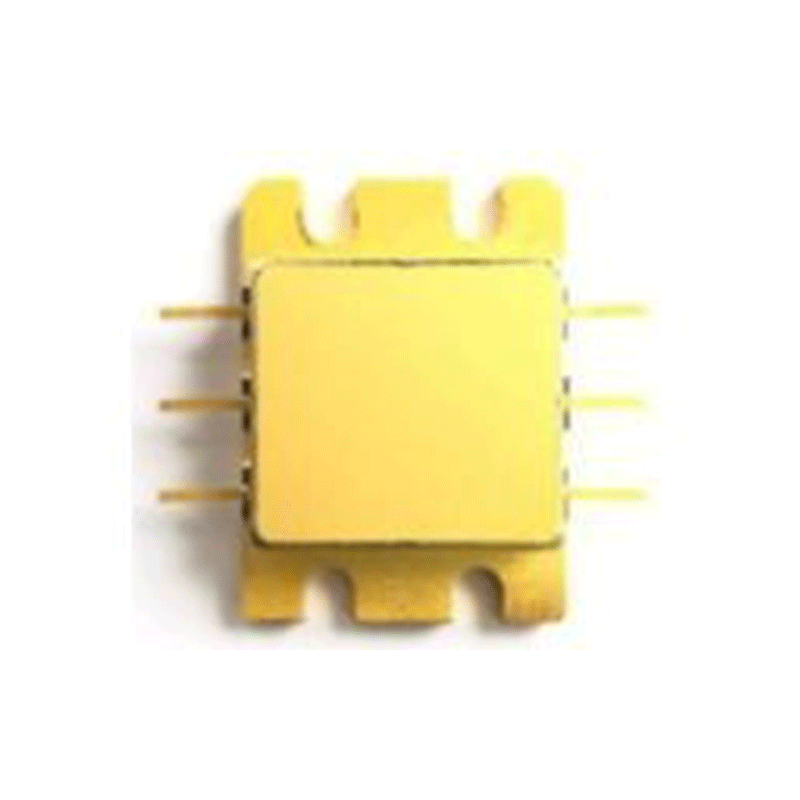

GaN-силовая трубка (силовая трубка ниже P-диапазона)
Ламповый усилитель мощности из нитрида галлия (GaN) - это высокочастотное силовое устройство, осн...
Другие устройства
Сюда входят синтетические компоненты для таких продуктов, как адаптеры, силовые синтезаторы и сое...
SMD Электрический мости
Продукт имеет форму упаковки для поверхностного монтажа, приваренную непосредственно к печатному ...
GaN силовые трубки (силовые трубки X и Ku диапазонов)
Ламповый усилитель мощности из нитрида галлия (GaN) - это высокочастотное силовое устройство, осн...
Полосовой фильтр
Заградительный СВЧ-фильтр — это электронный или цифровой фильтр, предназначенный для подавления с...

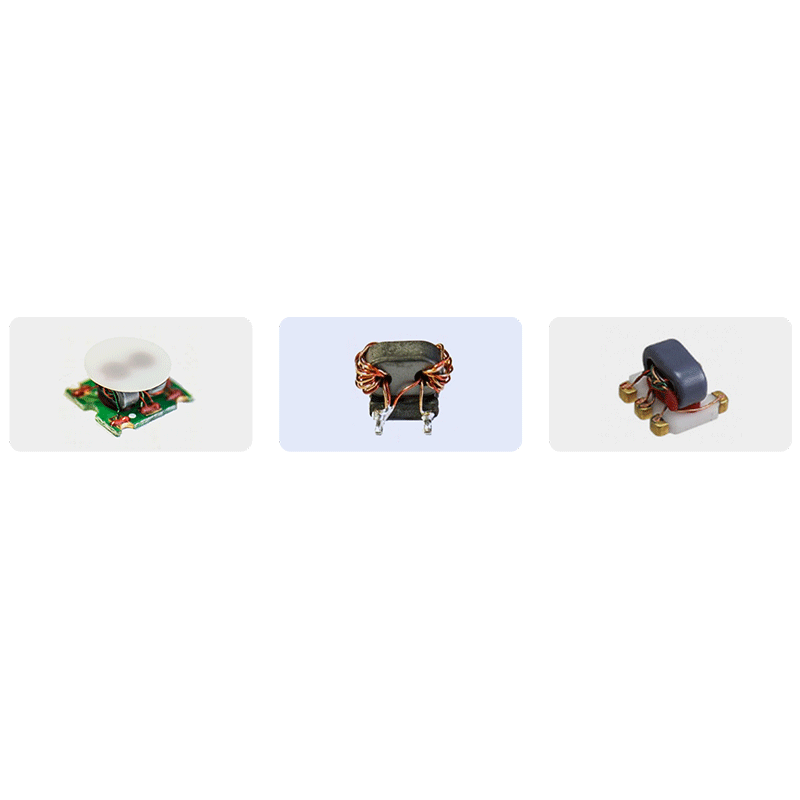

Балун
Балун - это пассивное устройство, которое реализует сбалансированное и несбалансированное преобра...

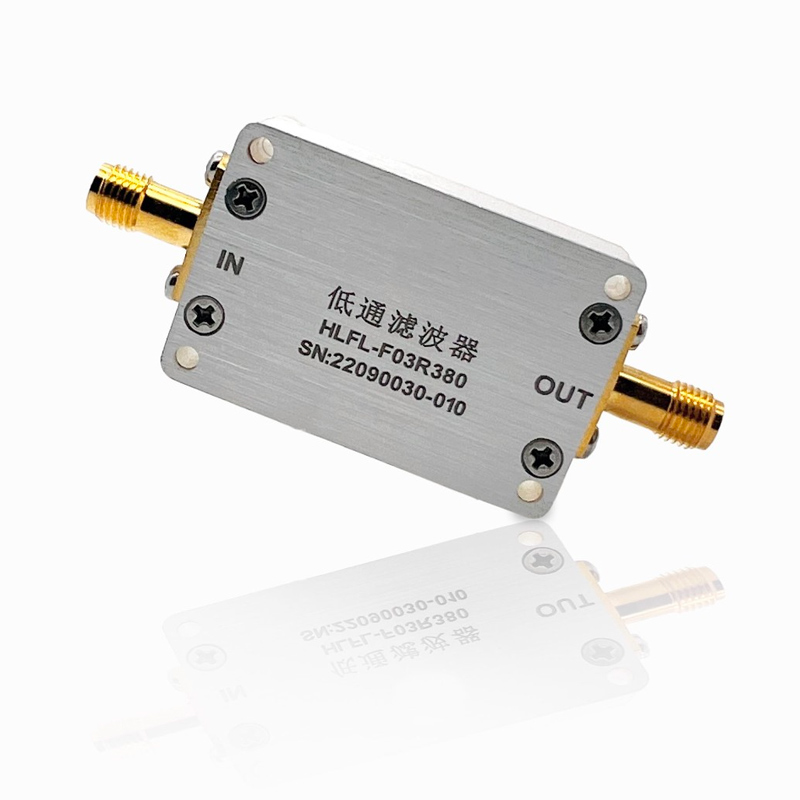

Фильтр нижних частот
Низкочастотный СВЧ-фильтр — это электронный или цифровой фильтр, который позволяет проходить сигн...

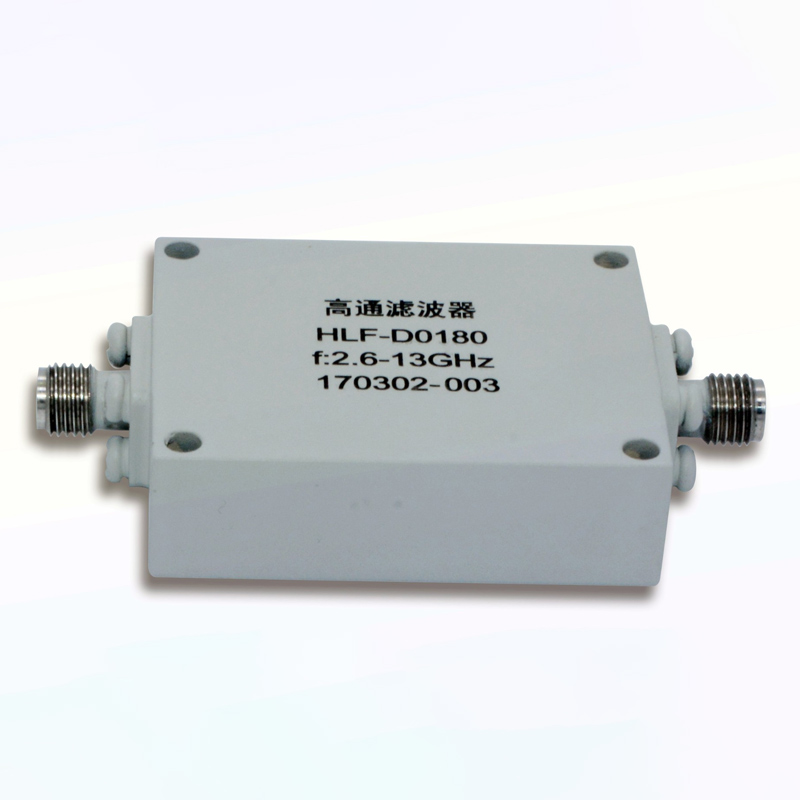

Фильтр верхних частот
