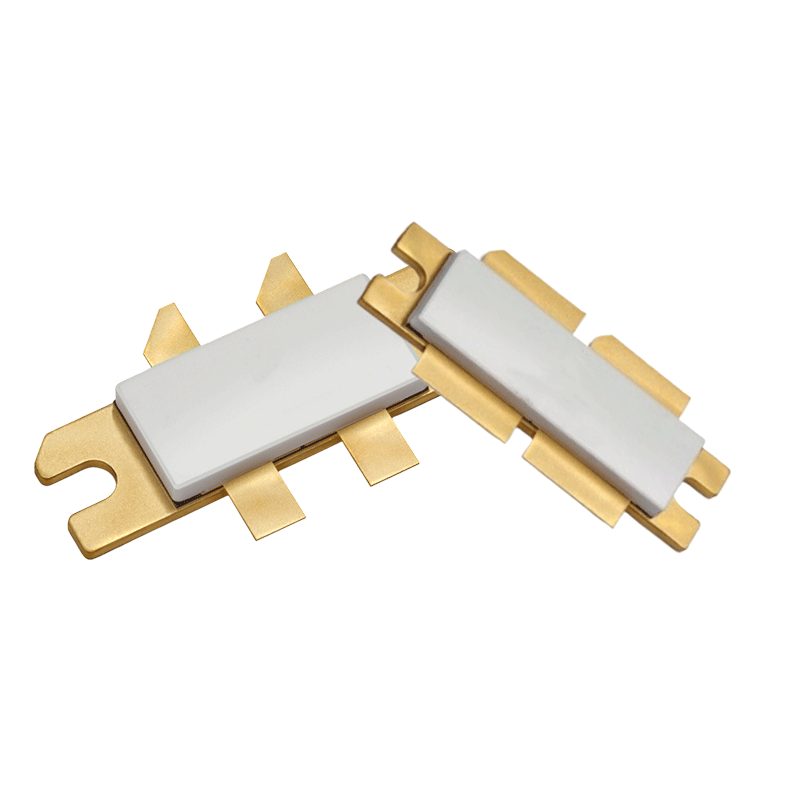

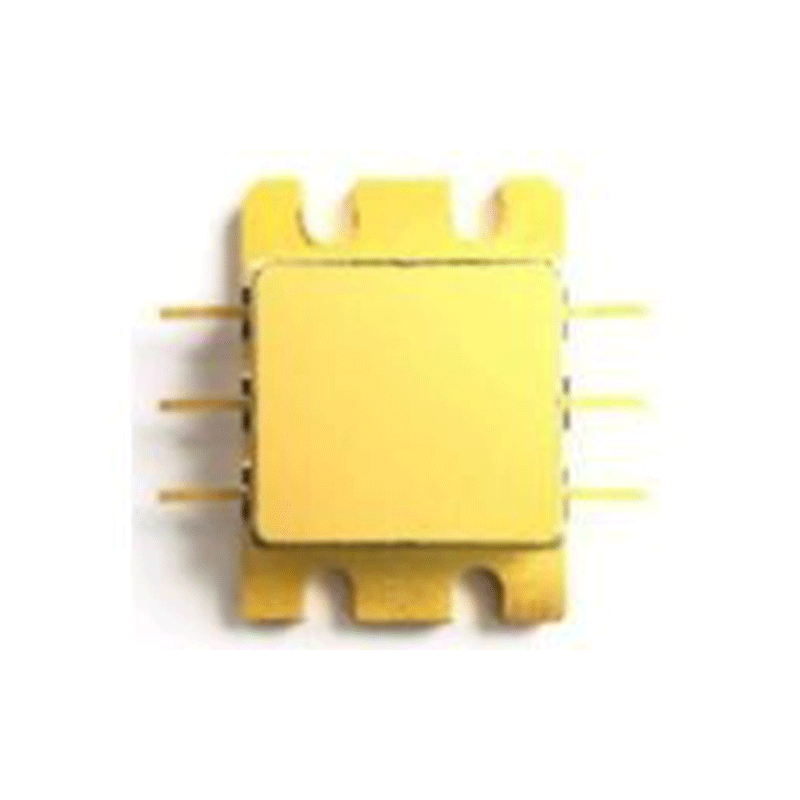

GaN силовые трубки (силовые трубки X и Ku диапазонов)
Ламповый усилитель мощности из нитрида галлия (GaN) – это высокочастотное силовое устройство, основанное на широкозонной полупроводниковой технологии третьего поколения, с высокой плотностью мощности, высокой эффективностью и превосходной термостабильностью.Свойства материала (такие как ...
Описание
маркер
Ламповый усилитель мощности из нитрида галлия (GaN) - это высокочастотное силовое устройство, основанное на широкозонной полупроводниковой технологии третьего поколения, с высокой плотностью мощности, высокой эффективностью и превосходной термостабильностью.Свойства материала (такие как высокая подвижность электронов и сильное электрическое поле пробоя) позволяют ему выдавать мощность от сотен ватт до киловатт в микроволновом диапазоне частот (например, от L до Ka-диапазона), что намного превосходит возможности традиционных устройств на кремнии (Si) или арсениде галлия (GaAs).Ламповый усилитель мощности GaN поддерживает работу в широком диапазоне частот (например, 2-40 ГГц) и подходит для базовых станций 5G, радаров с фазированной антенной решеткой, спутниковой связи и систем радиоэлектронной борьбы. Он обладает преимуществами миниатюризации и высокой надежности.Оптимизируя конструкцию рассеивания тепла и процесс упаковки, можно значительно снизить тепловое сопротивление и повысить дополнительную энергоэффективность (PAE>50%), что стало основным компонентом современных высокопроизводительных радиочастотных систем.
| Силовые трубки на основе GaN (силовые трубки X- и Ku-диапазонов) | ||||||||||
| Модель изделия | Начальная частота (ГГц) |
Частота среза (ГГц) |
Выходная мощность (Вт) | Дополнительная эффективность (%) | Усиление (дБ) |
Рабочее напряжение (В) | Условия работы | Тип продукта | Форм-фактор | Размеры (мм) |
| FiCN077083-P44 | 7.7 | 8.3 | 25 | 45 | 8 | 32 | Длительность импульса 150 мс, рабочий цикл 10% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN077083-P48 | 7.7 | 8.3 | 70 | 45 | 9 | 32 | Длительность импульса 150 мс, рабочий цикл 10% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN077085-P48-CW | 7.7 | 8.5 | 70 | 45 | 8 | 28 | Непрерывная волна | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN077085-P51-CW | 7.7 | 8.5 | 110 | 45 | 8 | 28 | Непрерывная волна | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN080085-P48-CW | 8 | 8.5 | 60 | 55 | 9 | 28 | Непрерывная волна | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN080085-P58 | 8 | 8.5 | 600 | 40 | 8 | 60 | Ширина импульса 100 мс, рабочий цикл 10% | Лампы питания с внутренним согласованием | C186-1 | 26.4*17.4*4.6 |
| FiCN082088-P58 | 8.2 | 8.8 | 600 | 40 | 9 | 65 | Импульс | Лампы питания с внутренним согласованием | C186-1 | 26.4*17.4*4.6 |
| FiCN082088-P62 | 8.2 | 8.8 | 1500 | 35 | 8 | 70 | Длительность импульса 5 с, рабочий цикл 2% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN084086-P56 | 8.4 | 8.6 | 400 | 35 | 10 | 50 | Длительность импульса 5 с, рабочий цикл 2% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN085096-P50 | 8.5 | 9.6 | 100 | 45 | 8 | 28 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN085096-P52 | 8.5 | 9.6 | 150 | 40 | 8 | 28 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN085096-P53 | 8.5 | 9.6 | 200 | 40 | 8 | 32 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN085097-P54 | 8.5 | 9.6 | 250 | 40 | 8 | 40 | Длительность импульса 600 мс, рабочий цикл 17% | Лампы питания с внутренним согласованием | C186-1 | 26.4*17.4*4.6 |
| FiCN085100-P48 | 8.5 | 10 | 60 | 40 | 8 | 28 | Импульс | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN085100-P50 | 8.5 | 10 | 100 | 40 | 8 | 28 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiFHN089099-P54 | 8.9 | 9.9 | 250 | 45 | 9 | 40 | Ширина импульса 200 мс, рабочий цикл 20% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN090100-P48 | 9 | 10 | 60 | 40 | 8 | 24 | Импульс | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN090100-P47-CW | 9 | 10 | 50 | 40 | 8 | 28 | Непрерывная волна | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN090100-P50 | 9 | 10 | 100 | 40 | 8 | 28 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN090100-P52 | 9 | 10 | 150 | 40 | 8 | 28 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN090100-P53 | 9 | 10 | 200 | 40 | 8 | 32 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN090100-P54 | 9 | 10 | 250 | 40 | 8 | 40 | Ширина импульса 100 мс, рабочий цикл 10% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN090095-P58 | 9 | 9.5 | 600 | 30 | 10 | 70 | Длительность импульса 10 с, рабочий цикл 1% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN095100-P60 | 9.5 | 10 | 1000 | 30 | 9 | 70 | Длительность импульса 10 с, рабочий цикл 1% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN095105-P52 | 9.5 | 10.5 | 150 | 36 | 8 | 28 | Ширина импульса 50 мс, рабочий цикл 20% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN095105-P53 | 9.5 | 10.5 | 200 | 38 | 8 | 32 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN095105-P54 | 9.5 | 10.5 | 250 | 33 | 8.5 | 50 | Ширина импульса 500нс, цикл 33u | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN100103-P61 | 10 | 10.3 | 1000 | 30 | 8 | 50 | Длительность импульса 500 нс, рабочий цикл 1,67% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN096106-P54 | 9.6 | 10.6 | 250 | 40 | 8 | 40 | Длительность импульса 300 с, рабочий цикл 20% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN112118-P48 | 11.2 | 11.8 | 60 | 33 | 7 | 32 | Импульс | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN112118-P53 | 11.2 | 11.8 | 200 | 33 | 7 | 32 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN112118-P55 | 11.2 | 11.8 | 300 | 25 | 7 | 70 | Ширина импульса 6us/6ms, рабочий цикл 2% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN112118-P58 | 11.2 | 11.8 | 600 | 25 | 7 | 70 | Ширина импульса 6us/6ms, рабочий цикл 2% | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN118122-P48 | 11.8 | 12.2 | 65 | 33 | 7 | 32 | Импульс | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN118122-P53 | 11.8 | 12.2 | 200 | 30 | 6.5 | 32 | Импульс | Лампы питания с внутренним согласованием | C164-1 | 24.0*17.4*4.4 |
| FiCN122128-P49 | 12.2 | 12.8 | 80 | 33 | 7 | 24 | Непрерывная волна | Лампы питания с внутренним согласованием | JF02F047 | 24.0*12.9*4.4 |
| FiCN137142-P47 | 13.7 | 14.2 | 50 | 30 | 5 | 28 | Импульс | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN137145-P47-CW | 13.75 | 14.5 | 50 | 30 | 6 | 24 | Непрерывная волна | Лампы питания с внутренним согласованием | C129-10 | 21.0*12.9*4.7 |
| FiCN137145-P48 | 13.75 | 14.5 | 70 | 30 | 6 | 24 | Непрерывная волна | Лампы питания с внутренним согласованием | JF02F047 | 24.0*12.9*4.4 |
